Lock-Station Version 1 (Mai 2026)
Beim Bau einer Lock-Station sind der Kreativität (fast) keine Grenzen gesetzt. Jeder freudige Bastler kann sich nach Belieben austoben – solange das Ergebnis am Ende stimmt. Lediglich der Python-Code, welcher auf dem Raspberry Pi und insbesondere beim Upload der Events sollte nicht herumgedoktert werden, um die Funktion der Webseite nicht für alle zu beeinflussen.
Damit ein leichter Einstieg gelingt, möchte ich hier mal „meine“ Lock-Station als Vorlage vorstellen.

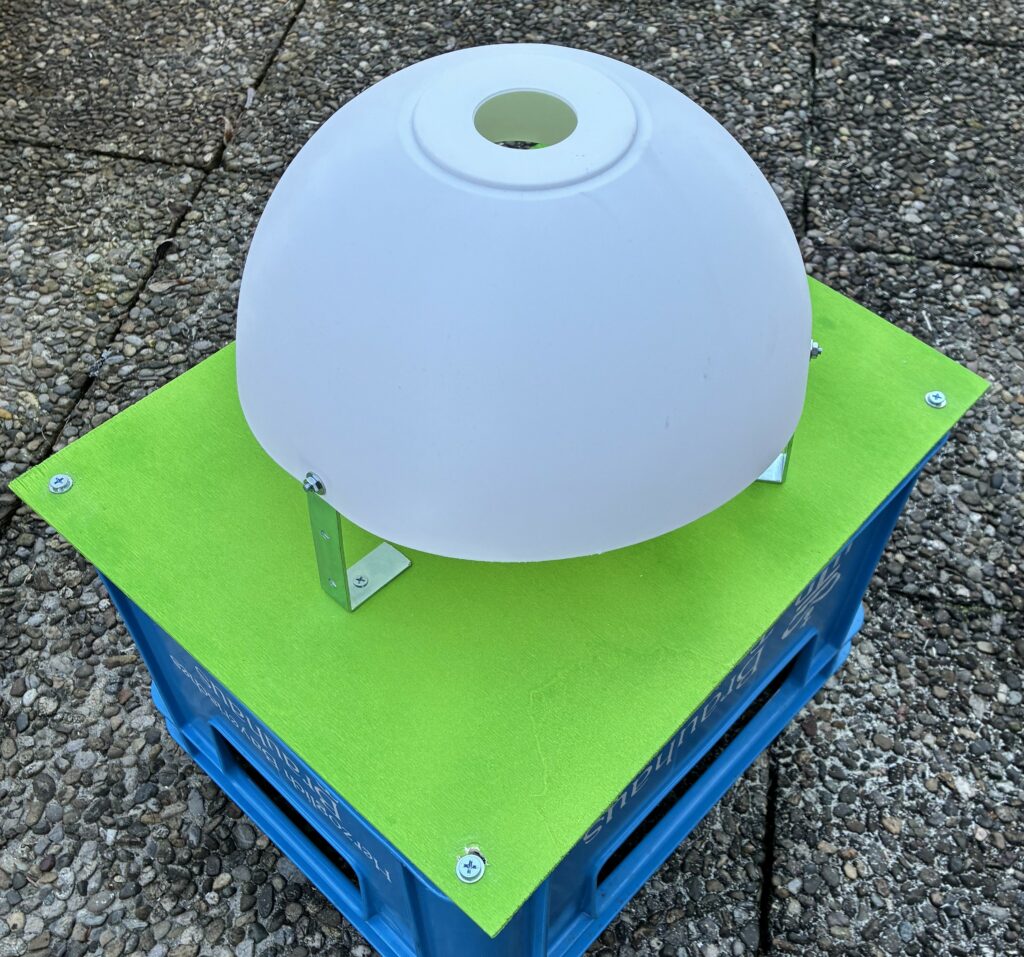

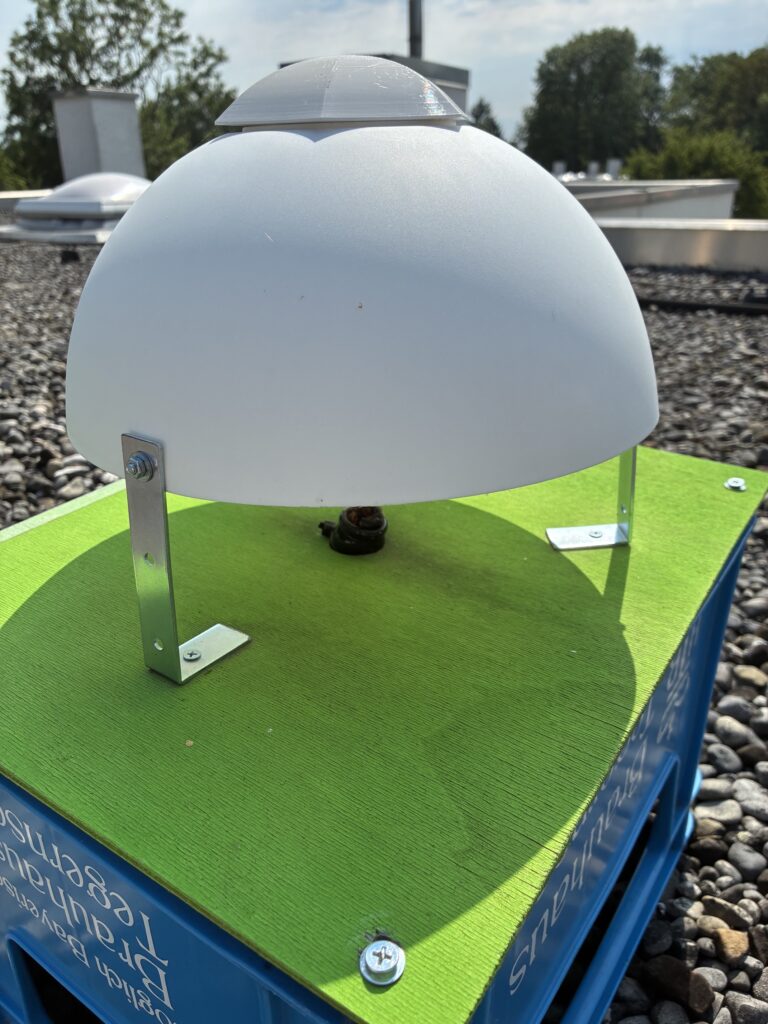

Sie besteht aus:
- Einer Getränkekiste (etwas erhöht und für mehr Stabilität)
- Einer Holzplatte, grün angesprüht (Farbton: RAL 6018 als Greenscreen Hintergrund und Witterungsschutz)
- 3 Winkel als Abstandshalter
- Einem weißen Lampenschirm (Regenschutz und Lichtdurchlässig)
- Einen 3D gedruckten Deckel
- Ein Kompass zum Ausrichten nach Norden
- Eine Flasche für die Lock-Flüssigkeit mit einem Stück Stoff als Docht, die von unten mit einem Gummi durch ein Loch in der Holzplatte nach oben gedrückt wird.
Materialkosten: ~ 20€
Im technischen Bereich verwende ich folgende Komponenten:

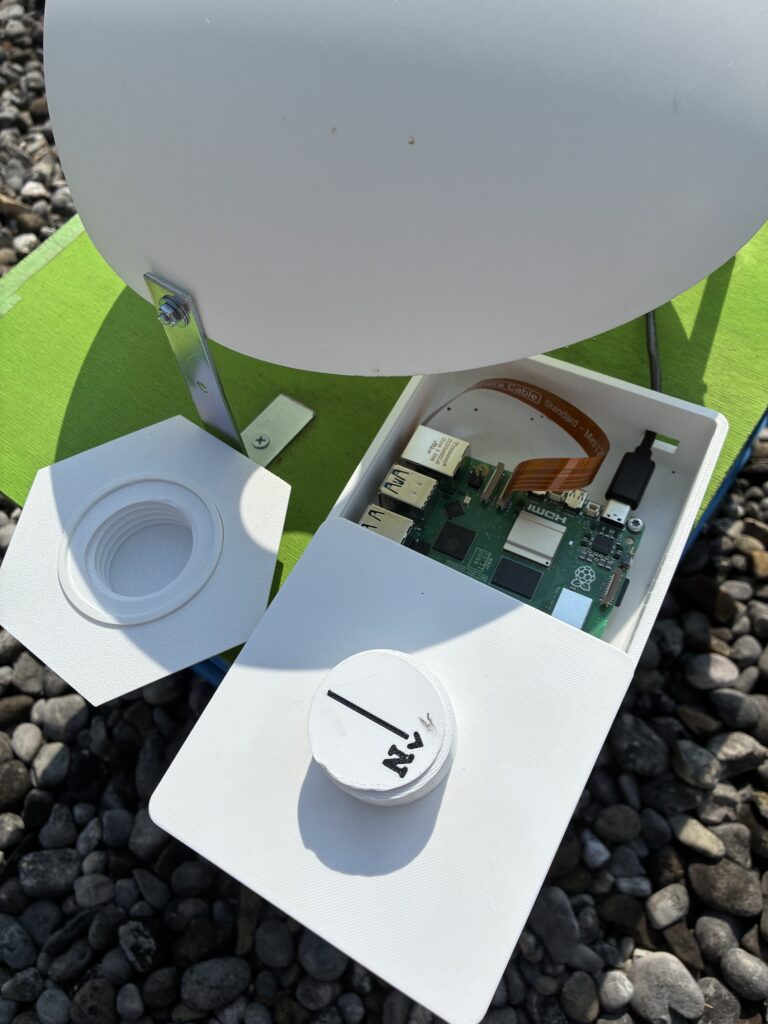

- Raspberry Pi 5 4GB RAM, 8GB MicroSD Card
- Pi Camera Module 3
- USB-C Netzteil

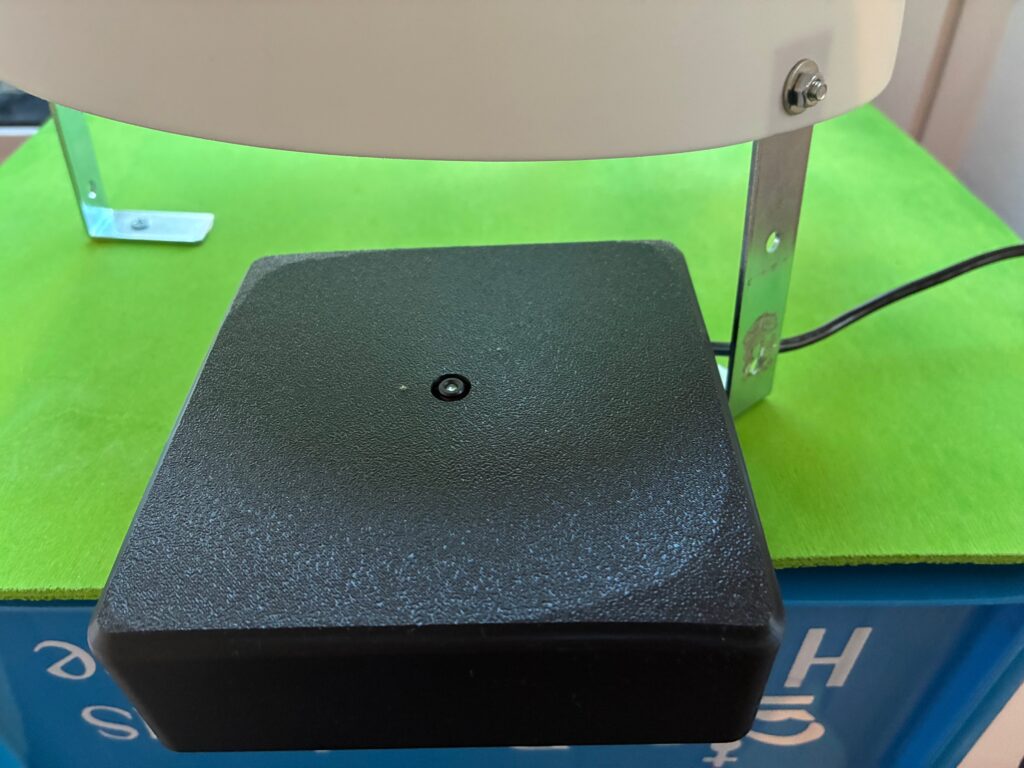

- Selbst erstelltes 3D-Druck Case mit Lüftungslöchern
STL Projektdatei herunterladen
Materialkosten: ~ 120€

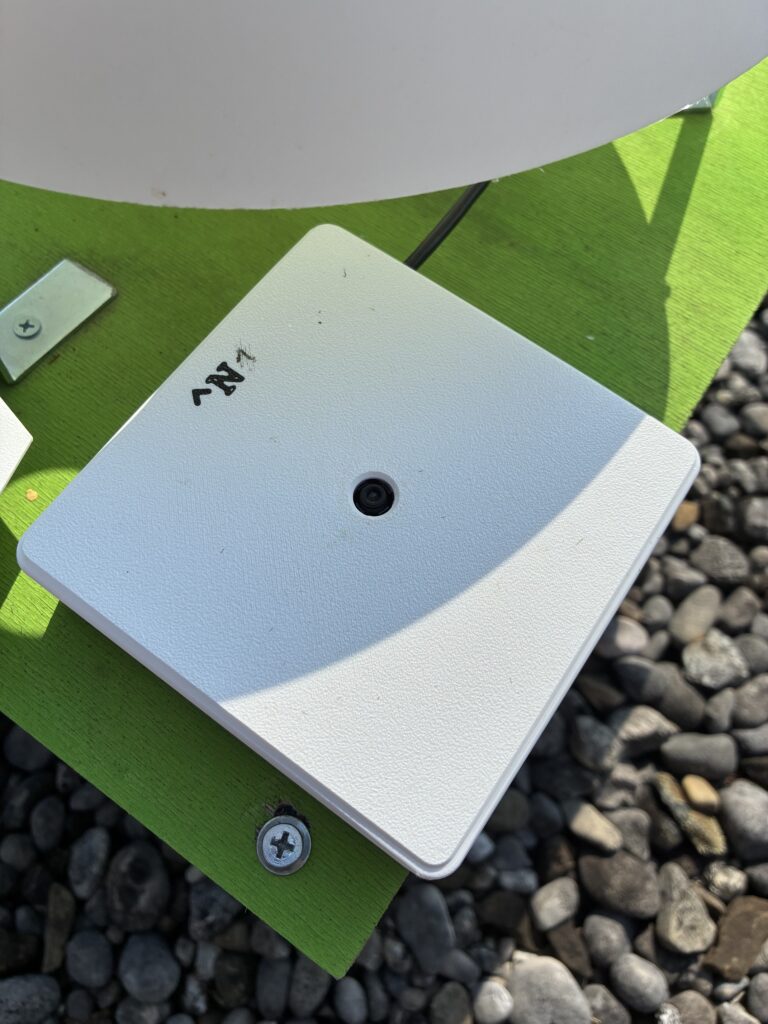

Hierbei sollte die Kamera möglichst in der Mitte über der Lockflüssigkeit platziert werden, damit eine gute 360° Abdeckung erzielt wird. Je genauer dabei gearbeitet wird, desto besser werden die erzielten Ergebnisse sein. Mit dem Kompass wird am Ende das komplette Gehäuse nach Norden ausgerichtet.
Außerdem muss unbedingt darauf geachtet werden, dass alle Strom-Komponenten vor Wetter und Wasser geschützt sind und dennoch nicht überhitzen können! Die äußeren Umstände lassen sich zu diesem Zeitpunkt generell nur schwer abschätzen. Die Lockflüssigkeit darf nicht zu schnell verdampfen und keine Falle für Insekten wird.
Raspberry Pi Setup
Das Herzstück der Station ist der Raspberry Pi, welcher Bewegungen erkennt und Frames der Kamera auf Hornissen analysiert und bei positivem Befund in eine Datenbank zur Visualisierung auf dieser Webseite hochlädt. Dafür benötigt er Strom und eine WLAN-Verbindung, was mögliche Standorte deutlich eingrenzt. Für die Installation wird auf die Github Projekt Seite verwiesen: https://github.com/KarstenMS/hornet-radar, mit allen Installationsschritten und Erklärungen.
Rezept für Lockflüssigkeit
- 0,5 l Weißwein
- 0,5 l dunkles Bier
- 0,5 l Fruchtsirup oder 0,5 kg Zucker
- Lockflüssigkeit ist im Kühlschrank lange haltbar und nicht attraktiv für Bienen
